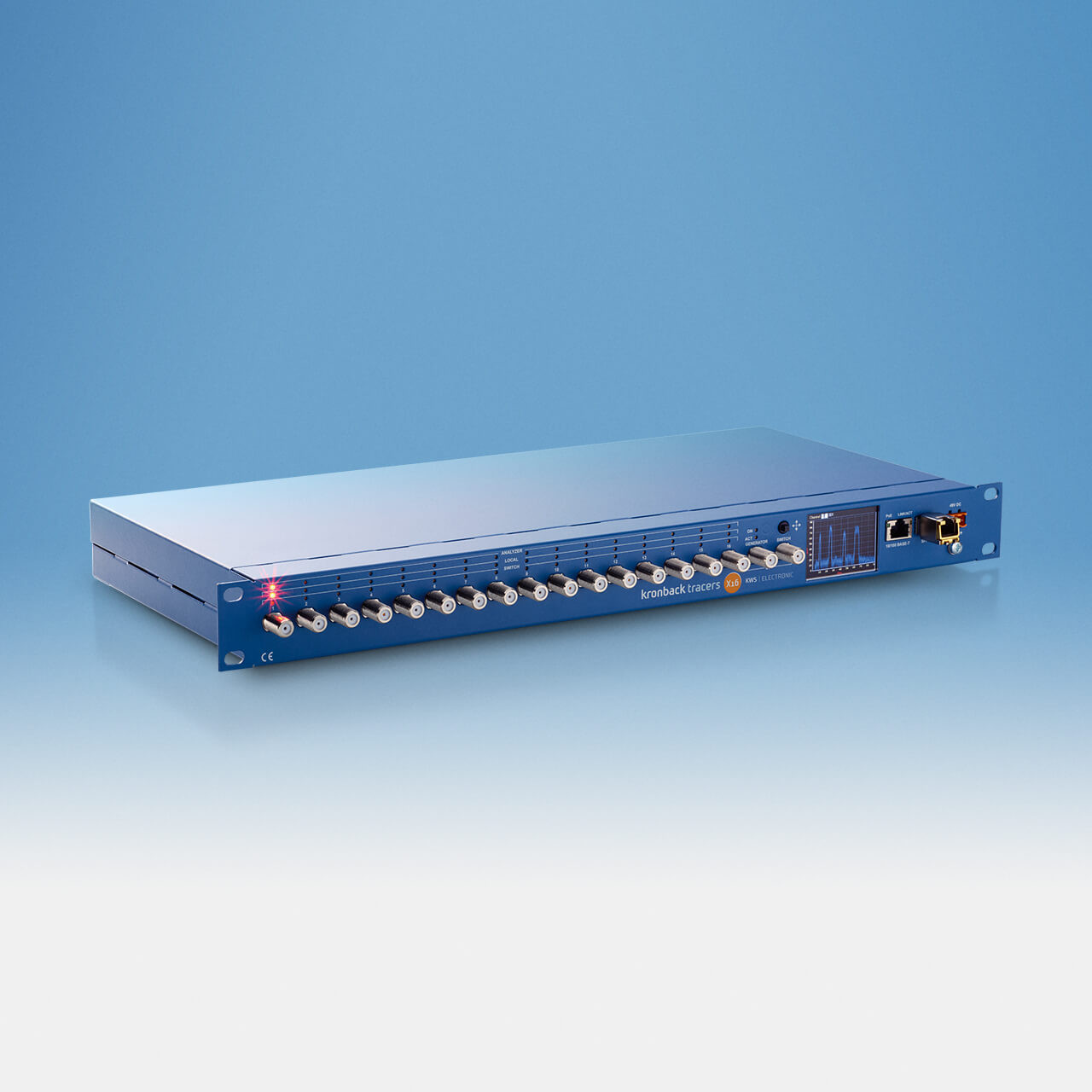

data-img-large="https://www.kws-electronic.shop/media/image/7d/95/f6/x16-kws-echtzeit-spektrumanalyzer-kws-webshop_1280x1280.jpg" data-img-small="https://www.kws-electronic.shop/media/image/ba/f3/7a/x16-kws-echtzeit-spektrumanalyzer-kws-webshop_200x200.jpg" data-img-original="https://www.kws-electronic.shop/media/image/5e/45/16/x16-kws-echtzeit-spektrumanalyzer-kws-webshop.jpg" data-alt="Echtzeit-Spektrumanalyzer X16/KWS"> Echtzeit-Spektrumanalyzer X16/KWS

X16/KWS – 16-fach Rückkanal-Analyzer

9.036,38 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 1–3 Werktage, sofort versandfertig

Artikelnummer 16288
Herstellernummer: 16288
Hersteller: KWS Electronic Test Equipment GmbH

Menge
Gewerbekunde?
Hier Konditionen anfragen.
+49 (0)8067 90 37 11 info@kws-electronic.de
Schnelle Datendienste, Voice-Over-IP, Online-Gaming … Für eine hochwertige... mehr
Produktinformationen "X16/KWS – 16-fach Rückkanal-Analyzer"

Schnelle Datendienste, Voice-Over-IP, Online-Gaming … Für eine hochwertige Breitband-DOCSIS-Verbindung ist ein störungsfreier Rückwegfrequenzbereich unerlässlich. Die Kombination aus einer speziellen KWS-Variante des Echtzeit- Spektrumanalyzers X16 der Firma »Kronback Tracers« in der Kopfstelle und dem erfolgreichen Kabel-Handheld VAROS 107 (CATV-Messempfänger) als Feldgerät bildet ein System, mit dem sich eine hohe Signalqualität im Upstream-Frequenzbereich sicherstellen lässt.

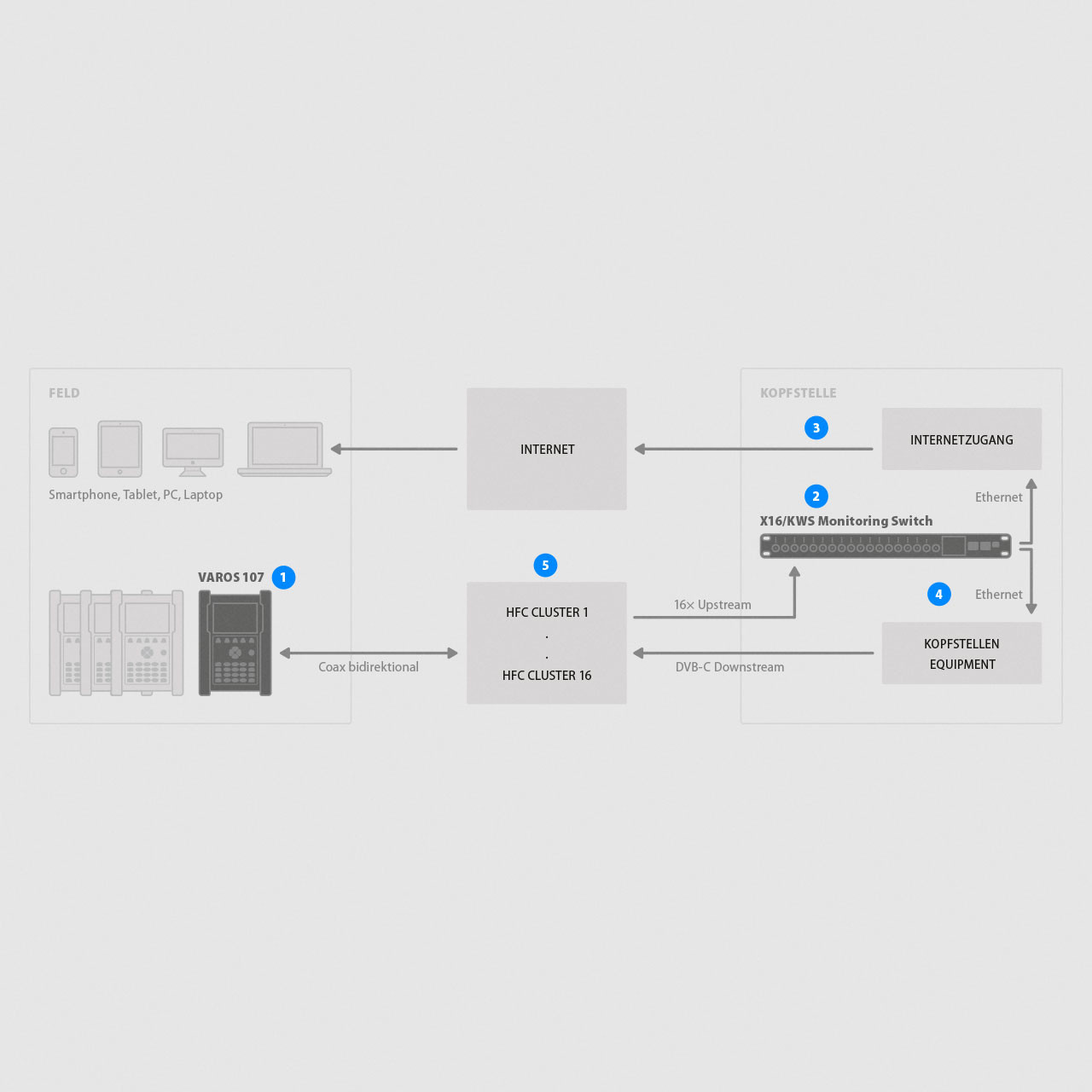

1. Messmöglichkeiten VAROS 107

  • Darstellung des vom Kronback X16/KWS gemessenen Spektrums in Echtzeit
  • Signalisierungsmöglichkeit des VAROS 107 über den Rückkanal zur Auswahl des entsprechenden Eingangskanals am X16/KWS für das anzuzeigende Spektrum
  • Wasserfalldiagrammdarstellung
  • Frequenzgangsvermessung des Rückkanals (Wobbelung)
  • Komfortable Einpegel-Hilfe für Rückweg-Verstärker in der Hausinstallation
  • Automatisierte Messungen mit Protokoll-Erstellung im XML-Format
  • Ranging auf Referenzpegel (vom Kopfstellengerät vorgegeben)


2. X16/KWS Gerät

Es können bis zu 16 X16-Geräte (256 Eingangskanäle) kaskadiert werden. Jedes X16 Gerät bietet 16 Eingangskanäle für:

  • Spektrumsdarstellung in Echtzeit (5–85 MHz)
  • Wasserfalldiagramm
  • Langzeitaufzeichnung des Wasserfalldiagrammes zur Fehlerrückverfolgung
  • Ingressnachweis mit Echtzeitspektrum oder Wasserfalldiagramm


3. Über ein Webinterface …

kann auf Laptops und mobilen Endgeräten dargestellt werden:

  • Spektrumsdaten in Echtzeit jedes einzelnen Rückkanals
  • Langzeitüberwachung der Spektrumsdaten als Wasserfalldiagramm jedes einzelnen Rückkanals


4. Für die Übertragung der Daten …

zu den VAROS 107 Feldgeräten wird ein MPEG-2 Datenstrom über Ethernet (RTP) ausgegeben, welcher dann im Kopfstellen Equipment in einen DVB-C Kanal gemischt werden kann (als eigenen Daten-Service).


5. HFC

Hybrid Fiber Coax Network: Verteilnetzwerk optisch und kabelgebunden für Down- und Upstream Bereich von der Kopfstelle bis zum Endkunden.
