data-alt="AMA 310 – 19 Zoll Variante"> AMA 310 – 19 Zoll Variante

AMA 310 – 19 Zoll Variante

7.449,64 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit ca. 1–3 Werktage, sofort versandfertig

Artikelnummer 16352
Herstellernummer: 16352
Hersteller: KWS Electronic Test Equipment GmbH

Menge
Gewerbekunde?
Hier Konditionen anfragen.
+49 (0)8067 90 37 0 info@kws-electronic.de
Rückwegmessung neu definiert Dieses System kombiniert die beiden KWS-Geräte AMA 310/UMS und... mehr
Produktinformationen "AMA 310 – 19 Zoll Variante"

Rückwegmessung neu definiert

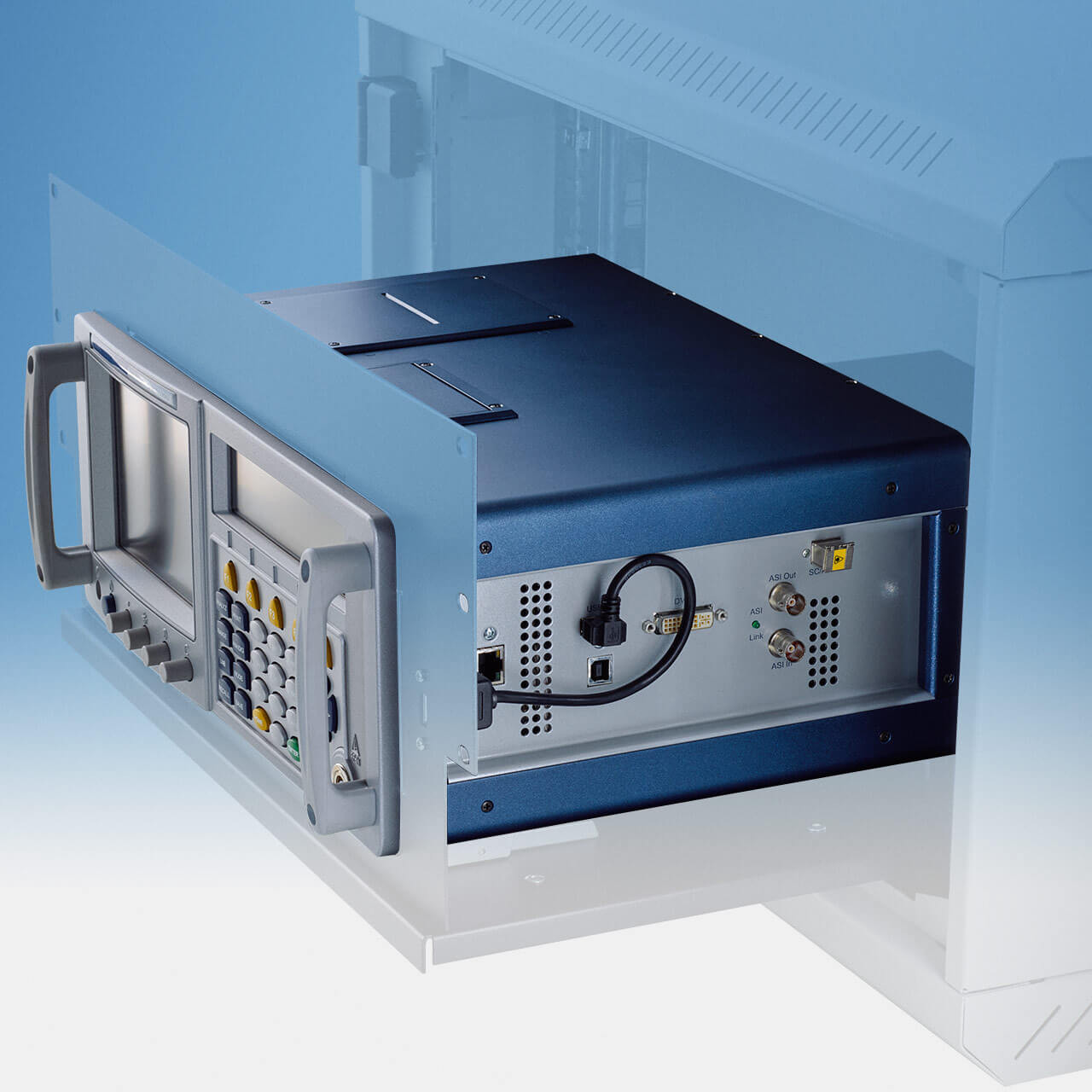

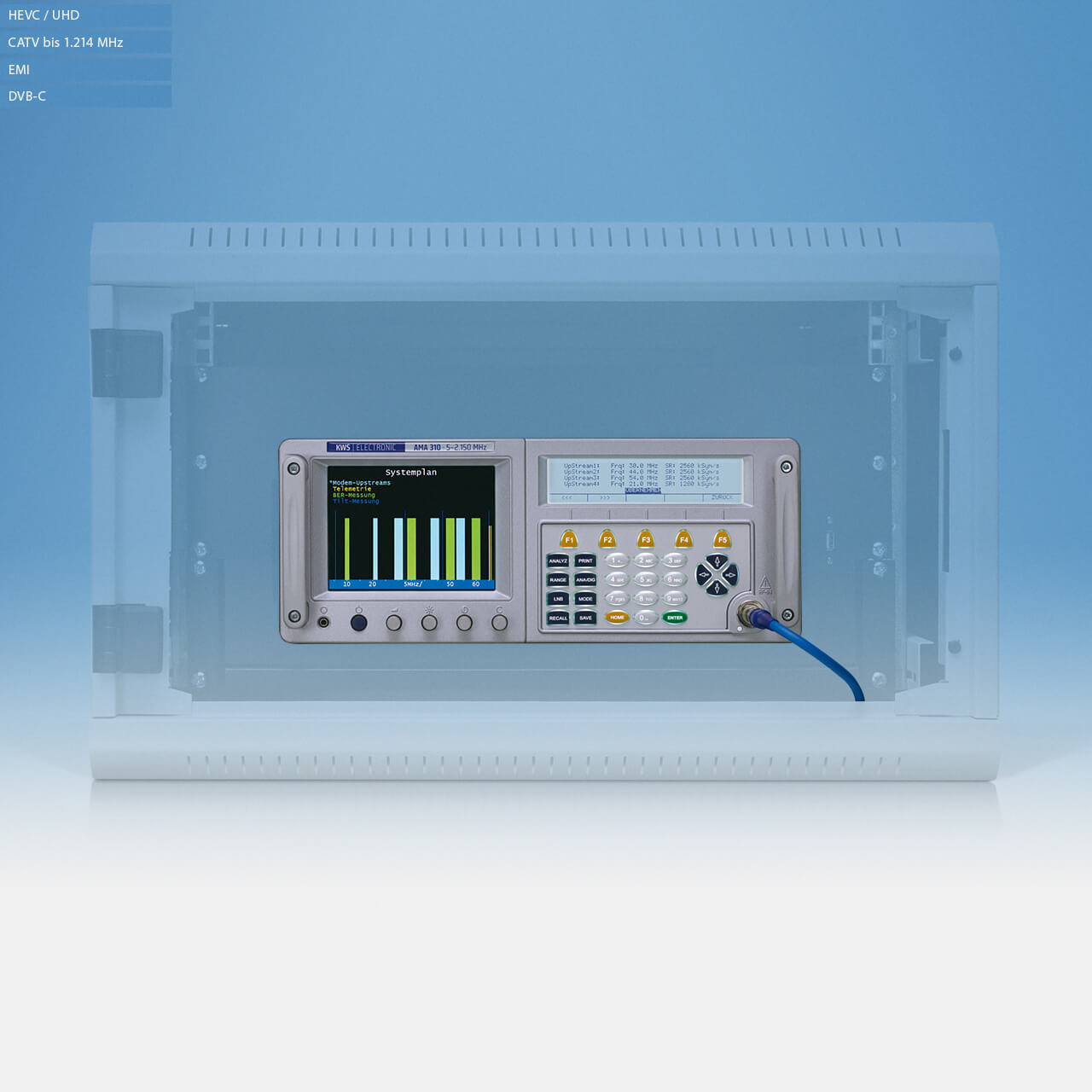

Dieses System kombiniert die beiden KWS-Geräte AMA 310/UMS und VAROS 107 zu einem High-End-Monitoringsystem für den Rückwegfrequenzbereich. In der Kopfstelle kommt ein AMA 310 in 19-Zoll-Ausführung (3,5 HE) mit UMS-Modul zum Einsatz, im Feld das Kabel-Handheld VAROS 107. Beide Geräte kommunizieren bidirektional über das zu vermessende Kabel- oder HFC-Netz. Somit ist keine Internetverbindung nötig.
  • Frequenzbereich von 5-65 MHz
  • Echtzeit-Spektrumanalyzer
  • Max-Hold-Funktion
  • Wobbelmessung (Frequenzgang)
  • Messung von Pegel, MER, BER, Konstellationsdiagramm
  • Konstellationsdiagramm in Echtzeit
  • Modulierte Testkanäle bis 256 QAM und 6,4 MHz Bandbreite

KWS-Elektronic AMA 310/UMS: Illustration Funktion

1Messmöglichkeiten VAROS 107

Clusterselektiv:

  • Frequenzgangsvermessung des Rückkanals (Wobbelung)
  • Komfortable Einpegel-Hilfe für Rückweg-Verstärker (Hausinstallation sowie Linienverstärker)
  • Darstellung von MER, BER, Systemreserve und Konstellationsdiagramm von modulierten Testkanälen im Rückweg
  • Automatisierte Messungen mit Mess-Protokoll-Erstellung
  • Ranging auf Referenzpegel (vom Kopfstellengerät vorgegeben)
Summensignal und Clusterselektiv:
  • Anzeige des Empfangs-Spektrum (in der Kopfstelle) in Echtzeit
  • Max-Hold und Wasserfalldiagrammdarstellung
  • An- und Abmeldung von Feldgeräten für exklusiven Messzugang (Signalisierung über Telemetriebereich im Rückkanal)

2AMA 310/UMS mit SW 024 (optional)

SW 024 ermöglicht optional die Erweiterung auf bis zu 24 Upstream Cluster: Umschaltung vom Feldgerät auf einen Cluster, Bildung eines Summensignals aus allen 24 Clustern. Damit können Messungen clusterselektiv und im Summensignal durchgeführt werden.

  • Echtzeitspektrum des Rückkanal-Bereiches (5-65 MHz) sowie Max-Hold Funktion in Echtzeit
  • Vermessung von modulierten Testkanälen (VAROS 107 als Sender) im Upstream-Bereich mit MER, BER und Konstellationsdiagramm
Zusammenspiel mit VAROS 107
  • Bidirektionale Kommunikation zwischen AMA 310/UMS und VAROS 107 über das HFC-Netz möglich
AMA 310/UMS: Standalone Modus als Echtzeitspektrumanalyser mit Max-Hold-Funktion nutzbar: Summensignal und Clusterselektiv.

3HFC

Hybrid Fiber Coax Network: Verteilernetzwerk optisch und kabelgebunden für Down- und Upstream Bereich von der Kopfstelle bis zum Endkunden.

4Weiterreichung der Messdaten:

zum Kopfstellen-Equipment

  • als MPEG-2 Datenstrom über Ethernet (UDP sowie RTP)
  • als MPEG-2 Datenstrom über ASI
Diese Datenströme können in der Kopfstelle in bestehende DVB-C Kanäle als ein eigener Daten-Service eingebettet werden.
Eigenschaften
Display: LCD, TFT
Messbereiche: DOCSIS 3.0, DVB-C, DVB-T, Rckkanal, Rückkanal, UKW
Schnittstellen: ASI, F-Buchse, RJ45, USB-A
